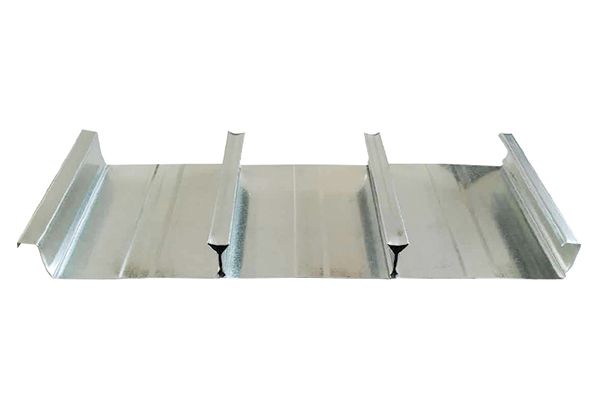

当前位置：闭口楼承板YXB65-170-510
发表时间：2021-09-02 16:25 阅读次数：2150次
| 组合楼承板断面性质 | |||
| 板厚 T(mm) | 单位重量 M(kg/㎡) | 截面惯性矩I(cm4/m) | 截面抵抗矩 W(cm³/m) |
| 0.8 | 12.31 | 98.60 | 22.41 |
| 0.9 | 13.85 | 110.93 | 25.21 |
| 1.0 | 15.39 | 123.25 | 28.01 |
| 1.2 | 18.47 | 147.90 | 33.61 |
| 混凝土组合楼承板计算参数表 | |||||
| 组合板厚度(mm) | 钢板厚度(mm) | 组合板自重(kg/m2) | 施工阶段允许无支撑跨度(mm) | ||
| 单跨 | 双跨 | 三跨 | |||
| 120 | 0.75 | 3.051 | 2600 | 3200 | 3260 |
| 0.8 | 3.059 | 2650 | 3280 | 3360 | |
| 0.9 | 3.073 | 2750 | 3400 | 3580 | |
| 1.0 | 3.091 | 2850 | 3520 | 3750 | |
| 1.2 | 3.121 | 3000 | 3700 | 3950 | |
| 130 | 0.75 | 3.296 | 2550 | 3150 | 3190 |
| 0.8 | 3.304 | 2630 | 3160 | 3300 | |
| 0.9 | 3.318 | 2730 | 3350 | 3480 | |
| 1.0 | 3.333 | 2800 | 3500 | 3680 | |
| 1.2 | 3.363 | 3000 | 3660 | 3900 | |
| 140 | 0.75 | 3.541 | 2500 | 3050 | 3100 |
| 0.8 | 3.549 | 2580 | 3180 | 3210 | |
| 0.9 | 3.563 | 2700 | 3300 | 3400 | |
| 1.0 | 3.578 | 2750 | 3400 | 3590 | |
| 1.2 | 3.608 | 2850 | 3600 | 3850 | |
