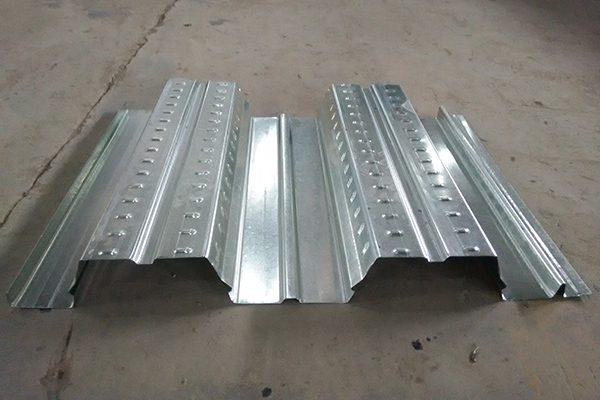

开口楼承板YX76-344-688
Release time:2021-09-02 16:22 Browse times:4981second
组合楼承板断面性质 | |||
板厚 T(mm) | 单位重量 M(kg/㎡) | 截面惯性矩I(cm4/m) | 截面抵抗矩 W(cm³/m) |
0.8 | 9.13 | 117.63 | 29.53 |
0.9 | 10.27 | 132.33 | 33.22 |
1.0 | 11.41 | 147.06 | 36.84 |
1.2 | 13.69 | 176.49 | 44.12 |
混凝土组合楼承板计算参数表 | |||||
组合板厚度(mm) | 钢板厚度(mm) | 组合板自重(kg/m2) | 施工阶段允许无支撑跨度(mm) | ||
单跨 | 双跨 | 三跨 | |||
120 | 0.75 | 3.974 | 2550 | 3170 | 3440 |
0.8 | 3.979 | 2620 | 3240 | 3550 | |
0.9 | 3.99 | 2700 | 3360 | 3630 | |
1.0 | 3.985 | 2860 | 3540 | 3780 | |
1.2 | 4.007 | 3040 | 3710 | 3940 | |
130 | 0.75 | 4.202 | 2470 | 3070 | 3340 |
0.8 | 4.207 | 2520 | 3140 | 3420 | |
0.9 | 4.219 | 2620 | 3270 | 3540 | |
1.0 | 4.23 | 2720 | 3490 | 3640 | |
1.2 | 4.252 | 2990 | 3670 | 3910 | |
140 | 0.75 | 4.447 | 2380 | 2980 | 3290 |
0.8 | 4.452 | 2480 | 3080 | 3370 | |
0.9 | 4.464 | 2590 | 3220 | 3500 | |
1.0 | 4.475 | 2680 | 3340 | 3600 | |
1.2 | 4.497 | 2850 | 3580 | 3870 |
