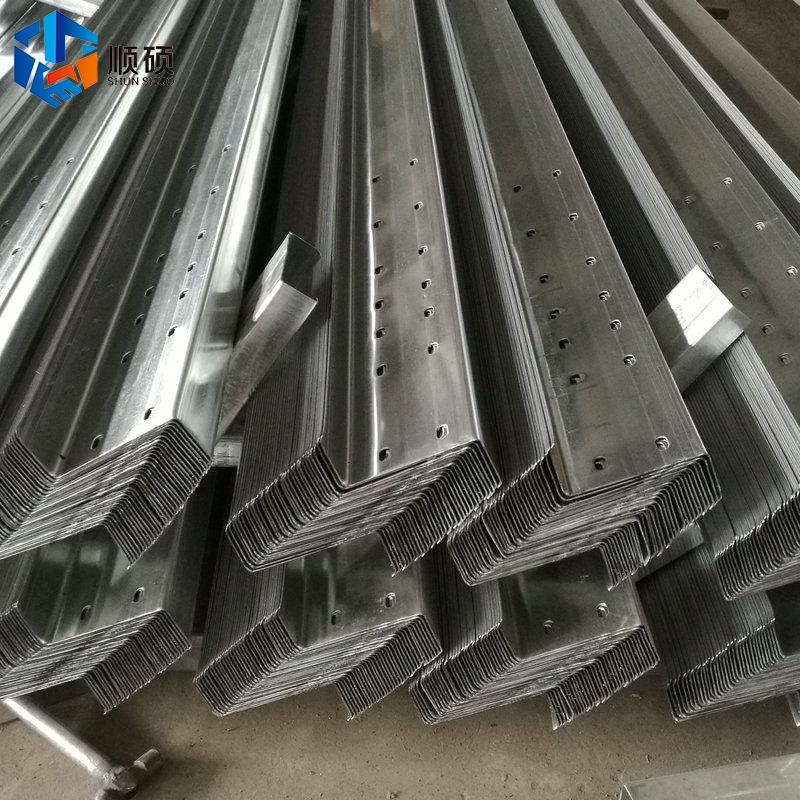

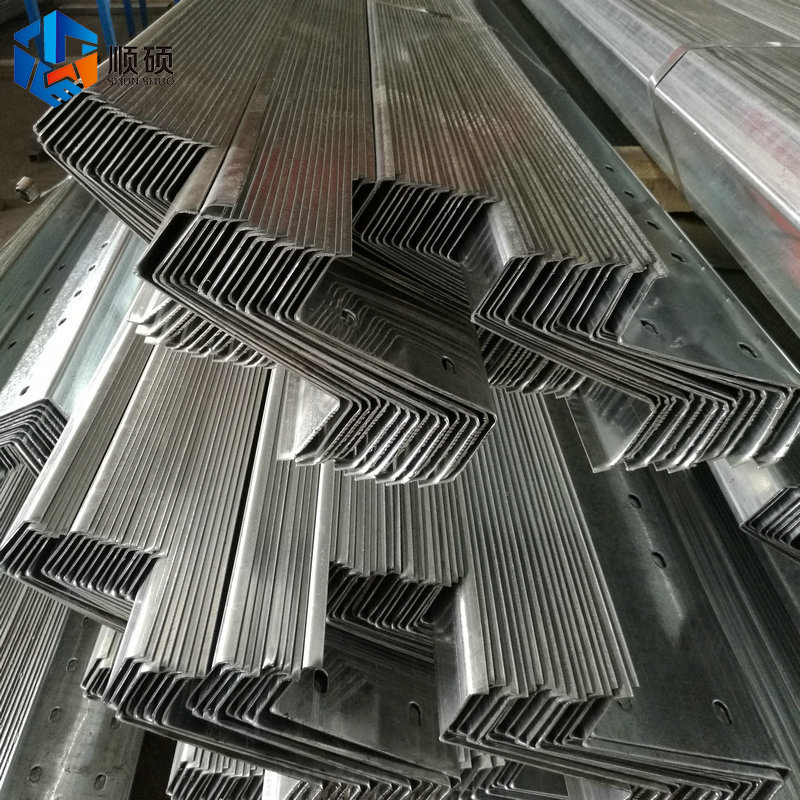

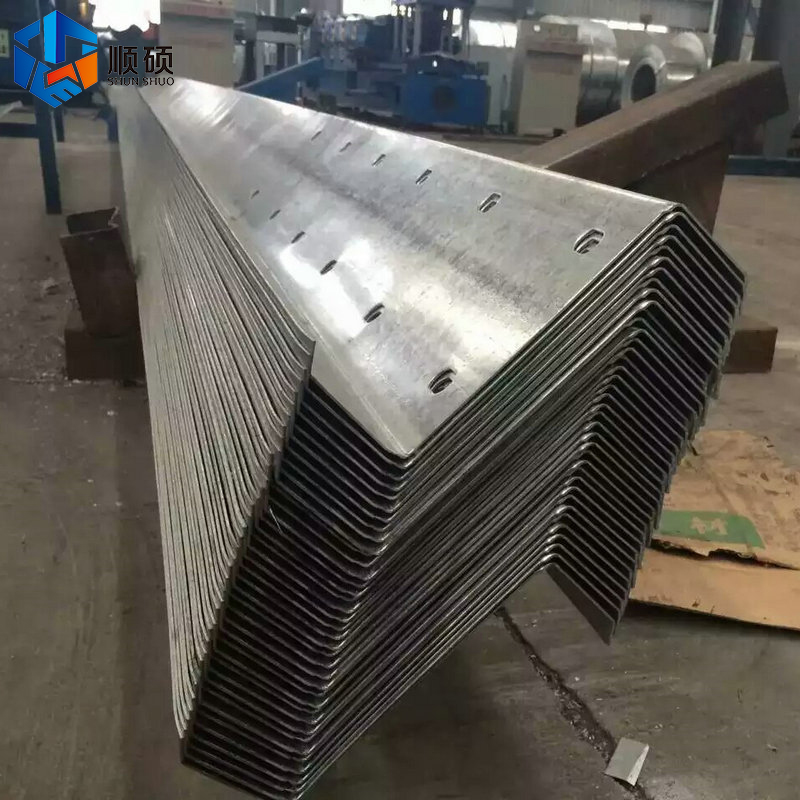

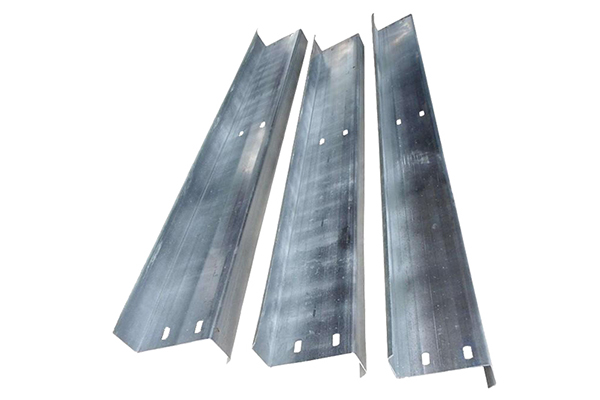

Z型钢

发表时间：2021-11-30 13:57　阅读次数：1664次

Z型钢截面尺寸及特性
型号 截面尺寸mm 截面积  cm² 重量  kg/m 惯性矩cm 抵抗矩cm³ 回转半径cm
H B b C t lx ly Wx Wy Rx Ry
Z15016 150 60 66 20 1.6 5.07 3.98 182.1 48.77 24.94 9.37 6.06 3.13
Z15020 150 60 66 20 2 6.32 4.96 277.79 60.87 31.2 9.82 6.06 3.13
Z15025 150 60 66 20 2.5 7.9 6.2 284.94 75.97 39.03 10.27 6.06 3.13
Z15030 150 60 66 20 3 9.48 7.44 338.64 94.03 48.37 15.39 6.05 3.1
Z20016 200 70 76 20 1.6 6.18 4.85 383.83 72.09 41.2 10.3 7.94 3.45
Z20020 200 70 76 20 2 7.72 6.06 479.43 90.41 51.01 12.92 7.94 3.45
Z20025 200 70 76 20 2.5 9.65 7.57 598.85 113.39 63.15 16.2 7.94 3.45
Z20030 200 70 76 20 3 11.58 9.09 718.08 136.56 75.62 19.39 7.94 3.46
Z25016 250 70 76 20 1.6 6.98 5.48 646.01 71.1 53.07 9.86 9.7 3.23
Z25020 250 70 76 20 2 8.72 6.85 807.17 89.1 66.39 12.36 9.69 3.22
Z25025 250 70 76 20 2.5 10.9 8.56 1008.54 111.65 83.06 15.47 9.69 3.22
Z25030 250 70 76 20 3 13.08 10.26 1209.71 134.34 99.49 18.61 9.68 3.21
