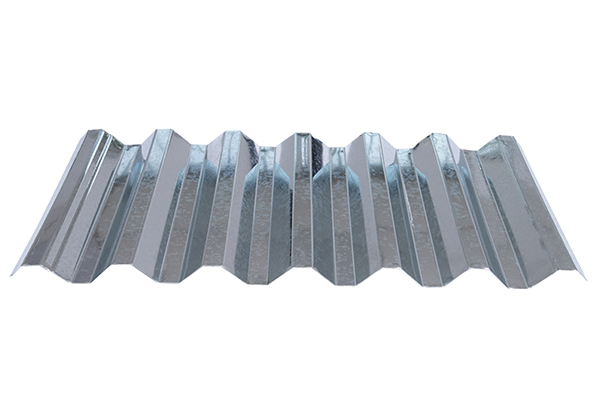

开口楼承板YX51-250-750
发表时间:2021-09-02 16:01 阅读次数:1906次
组合楼承板断面性质 | |||
板厚 T(mm) | 单位重量 M(kg/㎡) | 截面惯性矩I(cm4/m) | 截面抵抗矩 W(cm³/m) |
0.8 | 8.37 | 41.49 | 17.75 |
0.9 | 9.42 | 46.68 | 19.97 |
1.0 | 10.47 | 51.87 | 22.19 |
1.2 | 12.56 | 62.24 | 26.63 |
混凝土组合楼承板计算参数表 | |||||
组合板厚度(mm) | 钢板厚度(mm) | 组合板自重(kg/m2) | 施工阶段允许无支撑跨度(mm) | ||
单跨 | 双跨 | 三跨 | |||
100 | 0.8 | 2.532 | 2250 | 2650 | 2800 |
0.9 | 2.542 | 2390 | 2600 | 2900 | |
1.0 | 2.553 | 2450 | 2750 | 3000 | |
1.2 | 2.581 | 2520 | 2950 | 3180 | |
110 | 0.8 | 2.777 | 2150 | 2500 | 2700 |
0.9 | 2.787 | 2230 | 2600 | 2810 | |
1.0 | 2.798 | 2300 | 2690 | 2900 | |
1.2 | 2.826 | 2350 | 2850 | 3080 | |
120 | 0.8 | 3.397 | 1950 | 2400 | 2600 |
0.9 | 3.407 | 2030 | 2500 | 2710 | |
1.0 | 3.418 | 2100 | 2590 | 2800 | |
1.2 | 3.438 | 2220 | 2750 | 2980 | |
130 | 0.8 | 3.624 | 1920 | 2370 | 2570 |
0.9 | 3.652 | 1990 | 2460 | 2670 | |
1.0 | 3.663 | 2060 | 2550 | 2770 | |
1.2 | 3.683 | 2190 | 2710 | 2940 | |
140 | 0.8 | 3.887 | 1890 | 2330 | 2530 |
0.9 | 3.897 | 1960 | 2420 | 2630 | |
1.0 | 3.908 | 2030 | 2500 | 2720 | |
1.2 | 3.928 | 2160 | 2660 | 2890 |
