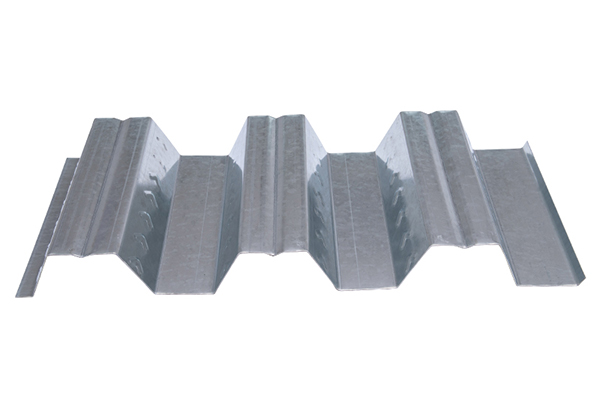

开口楼承板YX76-230-690

发表时间：2021-09-02 15:18　阅读次数：1529次

组合楼承板断面性质
板厚    T(mm) 单位重量    M(kg/㎡) 截面惯性矩I(cm4/m) 截面抵抗矩     W(cm³/m)
0.75 9.39 63.64 16.25
0.9 11.39 77.22 19.72
1.2 15.02 101.83 26.10
1.5 18.77 127.29 32.50

混凝土组合楼承板计算参数表
组合板厚度(mm) 钢板厚度(mm) 组合板自重(kg/m2) 施工阶段允许无支撑跨度(mm)
单跨 双跨 三跨
120 0.75 3.524 2240 2500 2700
0.8 3.529 2290 2600 2790
0.9 3.54 2380 2800 2950
1.0 3.551 2470 3000 3100
1.2 3.574 2620 3230 3400
130 0.75 3.769 2210 2500 2640
0.8 3.744 2260 2600 2730
0.9 3.785 2340 2750 2890
1.0 3.796 2430 2900 3040
1.2 3.819 2580 3180 3330
140 0.75 4.014 2180 2450 2580
0.8 4.019 2220 2550 2670
0.9 4.03 2310 2700 2830
1.0 4.041 2390 2800 2980
1.2 4.064 2540 3140 3260
